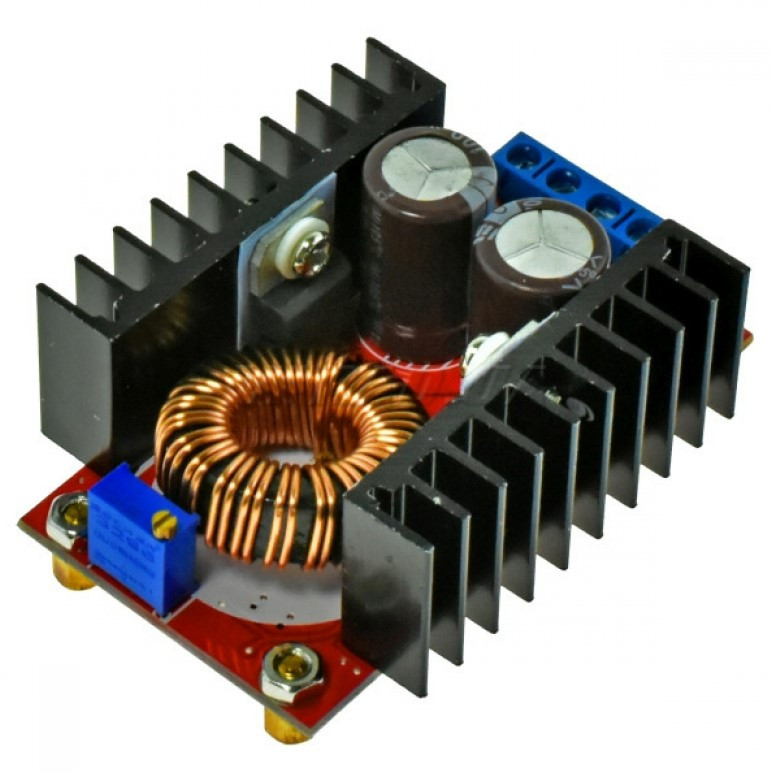

Підвищувальний DC-DC перетворювач 100 W 2 Ah 10-32 V на 60-97V
- Готово до відправки
215 ₴
+380 (96) 280-78-76
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Підвищувальний DC-DC перетворювач 100 W 2 Ah 10-32 V на 60-97VГотово до відправки
215 ₴
Опис
Інформація для замовлення
Цей модуль є потужним і надійним перетворювачем напруги постійного струму. Конвертер змінює вихідну напругу постійного струму в діапазоні від 60 до 97 В. Модуль має широкий діапазон високої напруги, тому його можна використовувати для живлення потужних світлодіодних стрічок, матриць, потужного освітлення тощо. Також конвертер напруги можна застосовувати в проєктуванні різних джерел живлення, зарядних пристроїв та інших приладів.
Регулювання вихідної напруги постійного струму відбувається за допомогою багатообертового підстрочкового резистора. Перед під'єднанням модуля до навантаження необхідно повернути регулятор у початкове положення, а потім виставити необхідну вихідну напругу. Максимальна вихідна потужність модуля зі встановленим радіатором становить 70 Вт, а за додаткового охолодження 100 Вт. Вихідний струм перетворювача може досягати до 2 А. Коефіцієнт корисної дії (ККД) модуля становить приблизно 85%. Для безпеки радіатор встановлений до корпусу мікросхеми ізольовані від неї.
Під'єднується перетворювач до гвинтових клем досить просто. Призначення виводів клем:
Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32 В, а вихідної напруги від 60 до 97 В. Сигналізує про подавання живлення на модуль червоний світлодіод, який під'єднаний до шини живлення.
Модуль не має захистом від КЗ (короткого замикання) і зворотної полярності. За потреби встановити захист від переполюсування потрібно до вхідних клем під'єднати діод або діодний міст.
Регулювання вихідної напруги постійного струму відбувається за допомогою багатообертового підстрочкового резистора. Перед під'єднанням модуля до навантаження необхідно повернути регулятор у початкове положення, а потім виставити необхідну вихідну напругу. Максимальна вихідна потужність модуля зі встановленим радіатором становить 70 Вт, а за додаткового охолодження 100 Вт. Вихідний струм перетворювача може досягати до 2 А. Коефіцієнт корисної дії (ККД) модуля становить приблизно 85%. Для безпеки радіатор встановлений до корпусу мікросхеми ізольовані від неї.
Під'єднується перетворювач до гвинтових клем досить просто. Призначення виводів клем:
| IN+: | вхідна напруга 10-32 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга 60 - 97 В |
| OUT-: | загальний дріт навантаження |
Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32 В, а вихідної напруги від 60 до 97 В. Сигналізує про подавання живлення на модуль червоний світлодіод, який під'єднаний до шини живлення.
Модуль не має захистом від КЗ (короткого замикання) і зворотної полярності. За потреби встановити захист від переполюсування потрібно до вхідних клем під'єднати діод або діодний міст.
- Ціна: 215 ₴
